ノズルの充填について知っておくべきこと

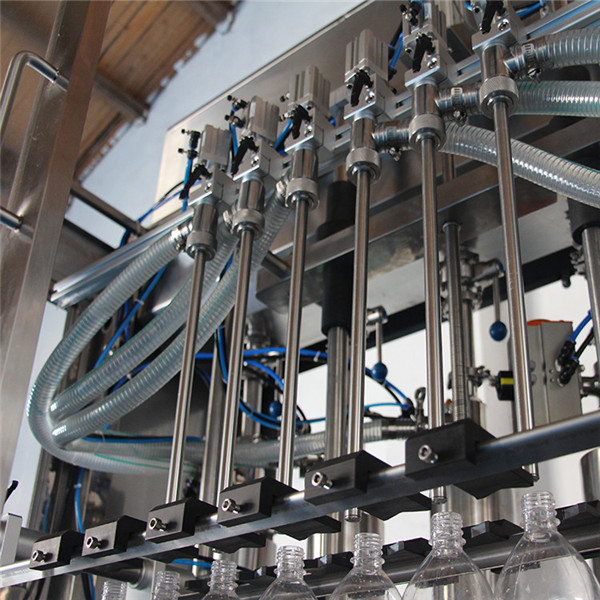

充填ノズル（充填針または充填チューブと呼ばれることもある）は、製品が容器に入る充填剤の排出ポイントです。
一般に、ノズルはできるだけ大きな直径である必要がありますが、容器の開口部に対しては十分に小さいです。直径が大きいほど、所定の流量での製品速度が遅くなります。これにより、高流量による発泡、水しぶき、攪拌が減少します。一方、ノズルは、充填中に空気が容器から逃げることができるように十分に小さくなければなりません。ノズルとコンテナの間の環状の開口部は、逃げる空気の速度に影響を与えます。コンテナの開口部の上またはすぐに充填する場合、この抜ける空気は、製品がコンテナに入ろうとするときに製品を吹き飛ばすのに十分な速度になることがあります。
ノズルの直径は、製品の粘度と一貫性にも影響されます。より粘稠な製品では、満足のいく流量を達成し、過度のポンプ圧を避けるために、より大きな直径が必要になります。
ノズルは液体充填機にとって重要なコンポーネントですが、生産ニーズに適した液体充填ソリューションを探す際に見落とされがちです。これらは、液体充填の成功にとって重要な要素です。流体の流れの方向を制御するように設計されており、日々正確な充填が行われます。
ノズルにはさまざまな種類があります。今日は、さまざまなノズルと、液体充填アプリケーションに最適なものを決定する際に注意すべき点を分析します。
- 1. ストレート型ノズル
- ストレートスルーノズル、またはオープンノズルは、使用中のほとんどの液体充填機で見られる最も一般的で汎用的なノズルです。名前が示すように、開いたノズルは、流体の流れを止めるものがなく、開いています。もちろん、これらのノズルはまだ液体製品を容器に導くのに役立ちます。
- 2.ボールチェックノズル
- ボールチェックノズルは、ノズルの上部にボールが付いた設計で、スプリングアシスト式です。液体がボールチェックノズルを通過するとき、圧力がボールを押し上げ、液体が通過できるようにします。停止すると、ボールが下に戻り、ノズル通路を閉じます。
- 用途に応じて、ボールチェックバルブノズルまたはストレート（オープン）ノズルがほとんどの生産ニーズに対応します。シンプルなデザインで、液ダレやコントロールを軽減。スクリーンをノズルの先端に追加して、滴下を制御し、泡立ちを減らすことができます。
- 3. バルブインチップノズル
- バルブインチップノズルは、ノズルの端に開閉するチップを備えています。これはポジティブシャットオフと呼ばれ、「非ドリップノズル」と見なされます。シャットオフは、ノズルの終わりまたは上部で発生します。
- 通常、バルブインチップノズルは、充填時に滴下や糸引きが問題になる場合に使用されます。はちみつ、クリーム、ジェル、ローションなどのセンチポアズ（粘度）の評価が高い液体、および消臭剤などの熱い製品。
- 4. パージノズル
- パージノズルは、顧客が、充填する予定のコンテナをパージする必要があるアプリケーションを使用している場合に使用されます。ガス（通常は窒素）は、充填前または充填後に使用されます。パージノズルは、本質的に別のノズル内のノズルです。内側のノズルが製品を容器に充填します。外側のノズルが内側のノズルの周囲に加圧ガスを送り、コンテナをパージします。
- パージノズルは、容器に栓をしたり密閉したりして、容器内の空気を排除したい場合に必要です。窒素は空気より重いガスなので、空気の後に入れると、キャップをするまでそこに留まります。窒素事前充填を使用すると、コンテナーから空気が排出されます。
- パージノズルは、酸素や空気に敏感な製薬およびバイオテクノロジーの充填アプリケーションや製品で最もよく使用されます。空気が存在すると、液体製品が劣化する可能性があります。
- 5. ノズルサイズ
- ノズルには、さまざまな直径と長さのものが用意されています。通常、ノズルの長さは3〜12インチで、直径は最大1インチです。
- ノズルのサイズは、実際には、充填される製品のタイプ、充填の速度と速度、容器のタイプ、開口部のサイズなどによって決まります。
ノズルの構成について追加の質問がある場合、または充填用途に最適な方法がある場合は、 お問い合わせ。お手伝いさせていただきます。
